Mit der EXLink MB408A4 Adapterkarte lässt sich ein herkömmlicher PCIe x4 Slot unkompliziert in einen SlimSAS 4i (SFF-8654) Port für NVMe-Module umwandeln. Dank integriertem Redriver und 100 MHz Clock Buffer bleiben 16 GT/s Übertragungsraten stabil, selbst über lange PCB-Leiterbahnen oder externe Kabel. Gepufferte Sideband-Signale wie PERST# und SMBDAT sorgen für zuverlässige Steuerung. Die hohe Kompatibilität mit PCIe 2.0 bis 5.0 und das ICY DOCK NVMe-Tool ergänzen das Gesamtpaket ohne zusätzlichen Treiberaufwand.
Inhaltsverzeichnis: Das erwartet Sie im Artikel
Adapterkarte erweitert PCIe-Signale zuverlässig und effizient über Leiterbahngrenzen hinaus
PCIe Gen4 NVMe Konnektivität für SlimSAS basierte Speicherlösungen (Foto: Cremax Europe GmbH)
Die EXLink MB408A4 stellt eine leistungsfähige PCIe Gen4 x4 Plattform dar, die Übertragungsraten von bis zu 64 Gbps unterstützt. Durch den nativen SlimSAS 4i (SFF-8654) Anschluss werden NVMe-SSDs mit maximaler Geschwindigkeit angesprochen und die Signale sicher über längere Pfade des Mainboards oder über externe Kabel geleitet. Das Design minimiert Signalverluste, optimiert Signalintegrität und ermöglicht flexible Einsätze in modernen Server und Storage-Lösungen. Anwender profitieren von gestiegener Performance, vereinfachtem Systemaufbau sowie unkomplizierter Integration.
Exzellente Signalintegrität garantiert volle NVMe-Leistung selbst über lange Kabelstrecken

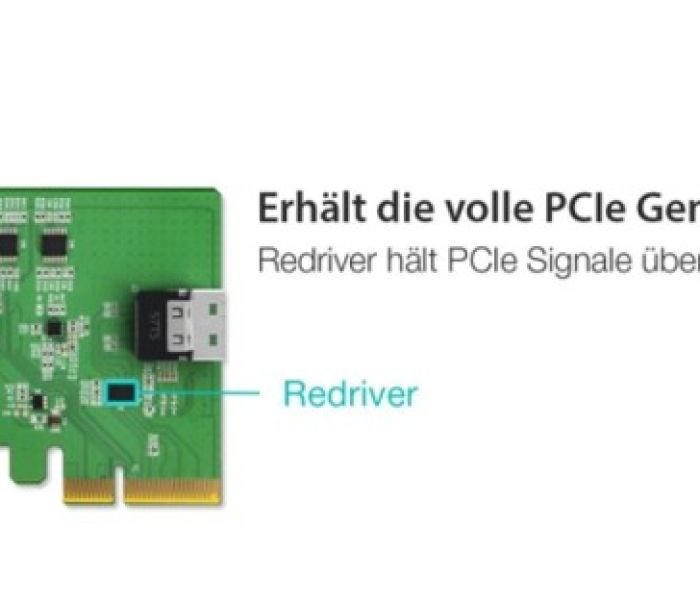

Bei PCIe Gen4 Übertragungen mit bis zu 16 GT/s pro Lane können Signalverluste durch Dämpfung und Signaldegradation die NVMe-Performance erheblich beeinträchtigen. Die MB408A4 Adapterkarte setzt einen integrierten Redriver ein, der automatisch schwache Signale erkennt, deren Pegel anhebt und Störfaktoren ausgleicht. Diese Regenerationstechnologie stellt die ursprüngliche Signalform über vier PCIe-Lanes wieder her und garantiert selbst in umfangreichen PCB-Layouts oder bei Verlängerungskabeln eine zuverlässige, maximale Datenrate. Sie eliminiert Übersprechen, Reflexionen und Rauschen.
Integrierter 100 MHz PCIe Buffer optimiert NVMe-Timing über verlängerte Leiterbahnen
Durch den integrierten 100 MHz PCIe Clock Buffer werden Jittereffekte und Taktschwankungen bei der Kommunikation zwischen Host und NVMe-Modulen wirkungsvoll reduziert. Die Pufferung gewährleistet exakte Phasenausrichtung über lange PCB- oder Kabelverbindungen. Parallel dazu stabilisieren gepufferte Sideband- und Steuerleitungen wie PERST#, WAKE#, CLKREQ#, SMBCLK und SMBDAT kritische Steuerinformationen. Dieses Design sichert konstante Hochgeschwindigkeitsübertragungen, steigert Systemverfügbarkeit und erleichtert das Debugging komplexer Enterprise-Installationen. Es minimiert Signalverluste und gewährleistet eine Basis für skalierbare NVMe-Architekturen.
Unterstützt PCIe Versionen zwei bis fünf samt Tri-Mode RAID
PCIe Gen4 NVMe Konnektivität für SlimSAS basierte Speicherlösungen (Foto: Cremax Europe GmbH)

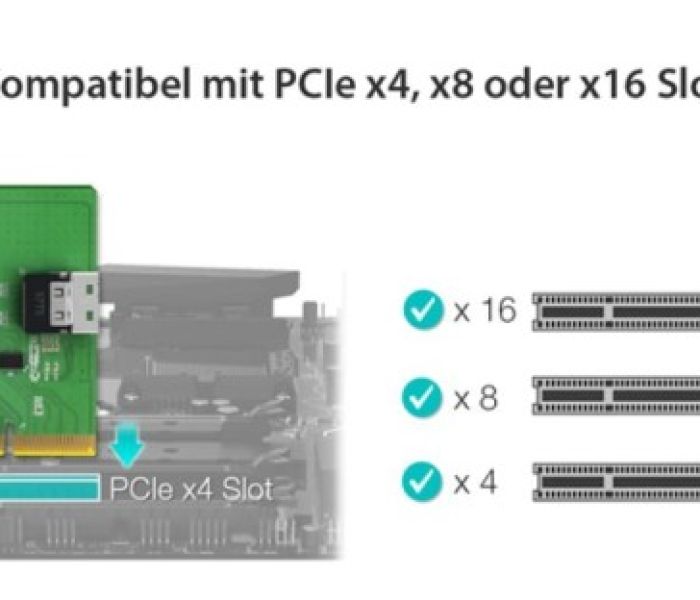

Der EXLink MB408A4 Adapter ist für alle Mainboards mit physischem x4-PCIe-Slot geeignet und unterstützt PCIe-Generationen 2.0 bis 5.0. Dank Standard-SFF-9402 Rev. 1.1 Tri-Mode HBA/RAID-Funktion kann er nahtlos mit verschiedenen RAID- und HBA-Controllern kommunizieren. Ein völlig treiberloses Setup beschleunigt die Inbetriebnahme und senkt Integrationskosten. OEMs, Systemintegratoren und Serviceanbieter profitieren von der hohen Adaptationsfähigkeit in heterogenen Umgebungen und sichern ihre Investitionen langfristig ab. Die flexible Bauweise erleichtert Upgrades und erweitert bestehende Speichersysteme effizient.
Erweiterte PCIe Routing Plattform liefert NVMe Testumgebung ohne Anpassungen

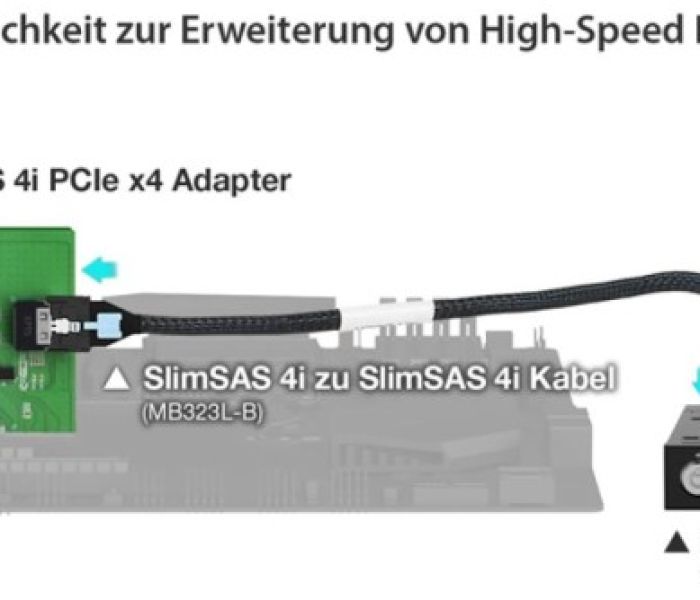

Mit der EXLink MB408A4 können Ingenieure in Server- und Workstation-Umgebungen bei Bedarf SlimSAS-Anbindungen ohne aufwendige Neuentwicklung von Mainboard-PCBs realisieren. Dank des flexiblen PCIe-Routing und der slimline SAS-Verbindung lassen sich NVMe-Module rasch in Prototypen und Testreihen einbinden. Dabei unterstützt die Adapterkarte systematische Validierung, Performance-Kennlinien und Kompatibilitätstests für PCIe Gen4 NVMe-Lösungen, wodurch Entwicklungszyklen verkürzt und Aufwand in Hardware-Designprozessen minimiert werden. Parallele Versuchsaufbauten, iterative Firmware-Updates und schnelle Fehleranalysen sind problemlos realisierbar, flexibel integrierbar.
Tool unterstützt Systemintegratoren und DIY-Anwender bei optimaler, einfacher NVMe-Konfiguration
Mit dem interaktiven NVMe-Speicherauswahl-Tool von ICY DOCK lassen sich in wenigen Minuten maßgeschneiderte Speicherlösungen erstellen. Benutzer geben Slot-Typ, Gehäuseabmessungen und gewünschte Kabellänge an, woraufhin das Tool passende Wechselrahmen, Verbindungskabel und Adapter empfiehlt. Automatisierte Kompatibilitätsprüfungen sorgen für die korrekte Zuordnung der Komponenten und reduzieren den Planungsaufwand erheblich. Besonders in komplexen Systemlandschaften profitieren Systemintegratoren und versierte Bastler von der zeitsparenden, risikoarmen Konfiguration wieder entnehmbarer NVMe-Module. Jede Empfehlung basiert auf aktuellen Spezifikationen und Sicherheitsrichtlinien.
100 MHz Clock Buffer und gepufferte Sideband-Signale optimieren Timing
PCIe Gen4 NVMe Konnektivität für SlimSAS basierte Speicherlösungen (Foto: Cremax Europe GmbH)
Die EXLink MB408A4 Adapterkarte ist speziell für anspruchsvolle Enterprise-Umgebungen konzipiert und bietet eine hochperformante PCIe Gen4 x4 Schnittstelle mit bis zu 64 Gbps Bandbreite. Ein integrierter PCIe Gen4 Redriver garantiert 16 GT/s Signalqualität, während ein 100 MHz Clock Buffer präzises Timing sicherstellt. Gepufferte Sideband- und Steuerleitungen (PERST#, WAKE#, CLKREQ#, SMBCLK, SMBDAT) verbessern die robuste Stabilität. SlimSAS 4i Anschluss, PCIe 2.0-5.0- und Tri-Mode HBA/RAID-Kompatibilität, Full-Height Slotblende, CE/UKCA/RoHS/REACH und zweijährige Garantie inklusive.
Durch die PCIe Gen4 x4 Schnittstelle erreicht die EXLink MB408A4 Adapterkarte bis zu 16 GT/s pro Lane und insgesamt 64 Gbps Durchsatz. NVMe-SSDs profitieren von dieser hohen Bandbreite, ohne Einbußen durch lange Kabelwege oder Leiterbahnquerungen. Der integrierte Redriver und Clock Buffer gewährleisten minimale Latenz und optimiertes Timing, während gepufferte Sideband-Signale präzise Steuerungen ermöglichen. Diese Architektur unterstützt PCIe 2.0 bis 5.0 und passt in Standard-x4 Steckplätze. Sie eignet sich ideal für Workstations und Serverlabore.
