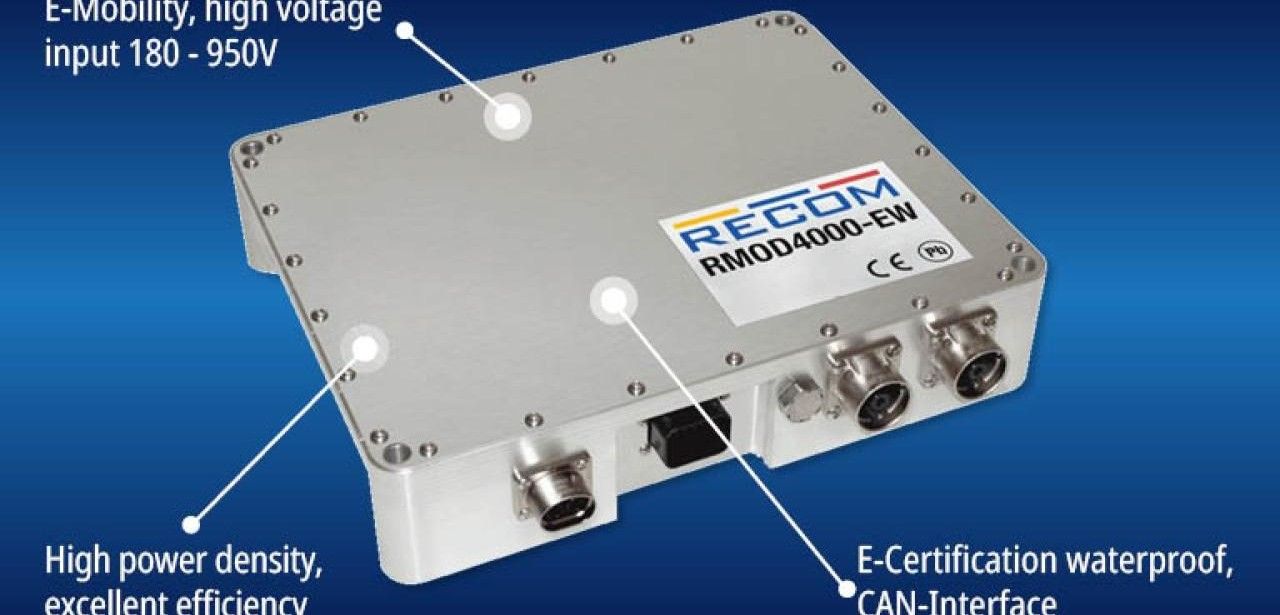

Die RECOM RMOD4000-DC/DC-Wandler bieten in einem IP67-zertifizierten Aluminiumgehäuse Schutz gegen Staub und Wasser. Sie akzeptieren 180 bis 950 VDC aus Traktionsbatterien und liefern galvanisch getrennte 14 V, 28 V oder 56 VDC-Ausgänge. Ein Wirkungsgrad von bis zu 95 Prozent sowie flexible Kühloptionen über Grundplatte oder Flüssigkeit minimieren thermische Belastungen. Eingebaute Überstrom-, Überspannungs-, Temperatur- und Kurzschlussabschaltungen und eine CAN-J1939-Schnittstelle vereinfachen den sicheren mobilen Einsatz. Redundante Parallelschaltung durch ORing-Diode ermöglicht hohe Ausfallsicherheit.
Inhaltsverzeichnis: Das erwartet Sie im Artikel
Hochvoltbereich 180-950 VDC garantiert flexible maximale Ausgangsleistung und konstante Effizienz
Die RMOD4000-Serie liefert je nach Ausführung und Eingangsspannung eine Ausgangsleistung von bis zu 4 kW. Dabei stehen galvanisch isolierte 14 V, 28 V oder 56 V-DC-Ausgänge zur Verfügung, gespeist von einem Hochvolt-Eingangsbereich zwischen 180 V und 950 V DC. Dank bis zu 95 Prozent Wirkungsgrad werden Energieverluste minimiert und die Wärmeabgabe im Betrieb deutlich reduziert, was zu zuverlässigem Dauerbetrieb beiträgt. Diese Merkmale ermöglichen kompakte und leistungsstarke Elektrofahrzeuglösungen mit thermischem Management.
Galvanisch getrennte CAN-J1939-Schnittstelle ermöglicht Steuerung, echtzeitfähige Überwachung und Spannungsanpassung
Die Regelungseinheit schützt den Ausgang intelligent vor Überstrom, Überspannung, Übertemperatur und Kurzschlussereignissen, indem sie im Fehlerfall automatisch abschaltet. Eingangsseitig verhindern Unter- und Überspannungsabschaltung sowie aktive Einschaltstrombegrenzung Spannungsspitzen und Netzinstabilitäten. Die galvanisch isolierte CAN-J1939-Schnittstelle ermöglicht Systemintegration, Echtzeittelemetrie und Spannungseinstellung. Zusätzlich sorgt eine dedizierte Hardware-Steuerung für lokale Abschaltbefehle. Ein integrierter HVIL-Kontakt überwacht die Hochvolt-Sicherheit und unterstützt zertifizierte Redundanzkonzepte. Diese Kombination gewährleistet unterbrechungsfreien Betrieb, erhöhte Verfügbarkeit, präzise Fehlerdiagnose und effektives Systemmanagement in Echtzeit.
Betriebstemperatur minus 40 bis plus 85 Grad ohne Derating
Das robuste IP67-Gehäuse aus Aluminiumguss mit den Maßen 316 × 254 × 83 Millimeter schützt interne Elektronik zuverlässig vor eindringendem Staub und Wasser. Über integrierte Anschlüsse lassen sich Kühlmittelleitungen anschließen, wodurch sowohl eine passive Grundplattenkühlung als auch eine aktive Wasserkühlung möglich ist. Dank der Belastbarkeit von -40 °C bis +85 °C ohne Derating bleibt die Funktionalität selbst in extrem heißen oder kalten Umgebungen konstant erhalten und vereint Langlebigkeit mit Effizienz.
EMV-Zertifikat ECE R10 Rev.4 bestätigt Störfestigkeit in mobilen Anwendungen
Die Anwendung der verstärkten Isolierung nach IEC 62477-1 stellt sicher, dass hohe Spannungslevel sicher voneinander getrennt bleiben und die elektrische Sicherheit verbessert wird. Zusätzlich wurden die strengen Anforderungen der ISO 6469-3 und ISO 7637 für Fahrzeuganwendungen erfüllt, inklusive mechanischer sowie elektromagnetischer Stoßprüfungen. Die EMV-Prüfung gemäß ECE R10 Revision 4 mit E-Prüfzeichen bestätigt die hohe Störfestigkeit gegen Funkentstörungen und gewährleistet eine zuverlässige Funktion selbst in anspruchsvoller Mobilumgebung. Sie erleichtert internationale Zulassungsprozesse umfassend.
Vielfältige Anwendung: RMOD4000 liefert Energie für AGVs, Traktoren, People-Mover
Das modulare Design der RMOD4000-Serie ermöglicht den Einsatz in verschiedenen batteriebetriebenen Geräten wie Gabelstaplern, AGVs, Golf Carts und Traktoren. Auch Flughafen- und Baustellenfahrzeuge sowie People-Mover, Material-Handling-Systeme und maritime Anwendungen lassen sich ohne großen Aufwand anbinden. Die Plug-and-Play-Funktion reduziert Konfigurationsaufwand und beschleunigt Inbetriebnahme. Anwender profitieren von hoher Systemverfügbarkeit, stabilen Versorgungsspannungen und erheblicher Flexibilität in unterschiedlichsten Betriebsumgebungen. Das robuste IP67-Gehäuse schützt zuverlässig gegen Staub und Feuchtigkeit. Absolut rundum maximaler Schutz dauerhaft garantiert.
Kompaktes RECOM Plug&Play-Modul erfüllt Umweltstandards und garantiert erstklassige Top-Leistung
Nach Aussage von Marco Kuhn, Produktmanager DC/DC Plug & Play bei RECOM, bieten diese Geräte eine herausragende Anwenderfreundlichkeit, die komplexe Inbetriebnahmen vereinfacht. Sie erfüllen sämtliche einschlägigen Umweltstandards für anspruchsvolle Mobilitätskonzepte und gewährleisten gleichbleibend starke elektrische Leistungen in einem kompakten Aluminiumgehäuse. Dank intelligenter Schutzmechanismen, flexibler CAN-J1939-Kommunikation und praxisgerechter Steckverbindungen gestaltet sich Integration unkompliziert. Effiziente Grundplatten- oder Flüssigkeitskühlung, reduzierter Installationsaufwand und wartungsarme Konstruktion sichern dauerhaft stabile Betriebsbedingungen in On- und Off-Highway-Anwendungen. Hochverfügbar und langlebig.
Die robuste RMOD4000-Serie verarbeitet Eingangsspannungen zwischen 180 und 950 VDC und liefert galvanisch getrennte 14, 28 oder 56 VDC bei bis zu 4 kW Leistung und 95 % Wirkungsgrad. Ein IP67-Aluminiumgehäuse schützt vor Umwelteinflüssen, während Grundplatten- oder Flüssigkeitskühlung die Temperatur stabil hält. Integrierte HVIL-Funktion, ORing-Diode und Schutz gegen Überstrom, Überspannung oder Kurzschluss garantieren Sicherheit. Die CAN-J1939-Schnittstelle unterstützt Konfiguration und fehlerfreie Kommunikation in On- und Off-Highway-Fahrzeugen. Zertifiziert nach IEC 62477-1 und ECE R10 erleichtert schnell Plug-and-play Integration.
