AMC/GI erweitert seine etablierte Q.series um die Q.monixx 100 und A117-D Logger: acht universelle Analogeingänge, digitale Ein- und Ausgänge, Relais und galvanisch getrennte serielle Ports bieten umfangreiche I/O-Funktionen. Vier Datenspeicher protokollieren gleichzeitig lokal oder in der GI.cloud. Mit Edge-Computing werden Daten direkt am Erfasser verarbeitet, während OPC UA, MQTT und EtherCAT eine reibungslose Integration in SCADA-, LabVIEW- oder MATLAB-Umgebungen ermöglichen. Ideal für Prüf- und Anlagenmonitoring.
Inhaltsverzeichnis: Das erwartet Sie im Artikel
Das A117-D Modell und Q.monixx 100 trotzen rauen Bedingungen
Für raue Industriebedingungen entwickelt, zeichnet sich der Q.monixx 100 zusammen mit dem A117-D durch außerordentliche Stabilität und Langlebigkeit aus. Die robuste Hardware ist gegen Vibrationen, Stöße und Temperaturschwankungen geschützt. Dank modulares Mounting- und Erweiterungskonzept können Anwender I/O-Module einfach hinzufügen oder ersetzen. Die intelligente Software verarbeitet Sensordaten dezentral, minimiert Latenzzeiten und stellt kontinuierliche Datenerfassung sicher. Resultat ist eine wartungsarme Lösung mit maximaler Betriebssicherheit. modulare Architektur ermöglicht individuelle Anpassungen effizientes Ressourcenmanagement.
Digitale Eingänge unterstützen Open Collector, TTL, PNP und HTL-Signale
Mit acht universellen Analogeingängen unterstützt der Q.monixx A117-D Spannungs- und Strommessungen, Widerstandsermittlungen im 2-/4-Leiter-Verfahren, Potentiometer-Anschluss sowie PT100/PT1000-Sensoren. Die A/D-Wandlung nutzt eine 24-Bit-Auflösung und Abtastraten bis zu 100 pro Kanal, um exakte Messdaten zu erzeugen. Hinzu kommen acht digitale Eingänge, vier digitale Ausgänge (Open Collector, TTL, PNP, HTL) und zwei Relaiskontakte, die vielseitige Anwendungsszenarien in der Automatisierung abdecken.
Problemfreie unabhängige Konfiguration jedes Datenloggers für individuelle Aufzeichnungsintervalle geschaffen
Mit vier autonomen Datenerfassungseinheiten wird eine parallelisierte Aufzeichnung mit Abtastraten von 0,01 Sekunden bis 24 Stunden ermöglicht. Alle Messdaten können auf einen USB-Stick oder eine SD-Karte geschrieben oder im GI.cloud-Portal abgelegt werden. Dort stehen sie konstant zur Anzeige, Analyse und Archivierung bereit. Diese Dual-Speichermethode kombiniert Echtzeitüberwachung mit tiefgehender Langzeitspeicherung, bietet volle Datenintegrität und unterstützt unterbrechungsfreie Prozessdokumentation über beliebige Zeiträume hinweg ohne Informationsverlust mit integrierter skalierbarer redundanter Alarmfunktion.
MQTT OPC UA EtherCAT sorgen für SCADA Integration effizient
Alle seriellen Ports RS485 und SDI12 sind galvanisch isoliert, um externe Sensoren ohne Masseprobleme anzubinden und Signalstörungen zu vermeiden. Zur Kommunikation mit höheren Ebenen stehen Ethernet-, USB-Anschlüsse sowie ein optionaler Modemport bereit. Protokolle wie MQTT, OPC UA und EtherCAT ermöglichen zudem nahtlose Integration mit SCADA-Systemen, NI LabVIEW und MATLAB. Dadurch lassen sich Q.monixx Logger problemlos in bestehende Automatisierungslösungen sowie Analyse- und Überwachungsumgebungen implementieren. Sie bieten Echtzeit-Logging, ferngesteuerte Konfiguration und Alarmmanagement.
Energiesparende Display-Abschaltung von 10 Sekunden bis 10 Minuten einstellbar

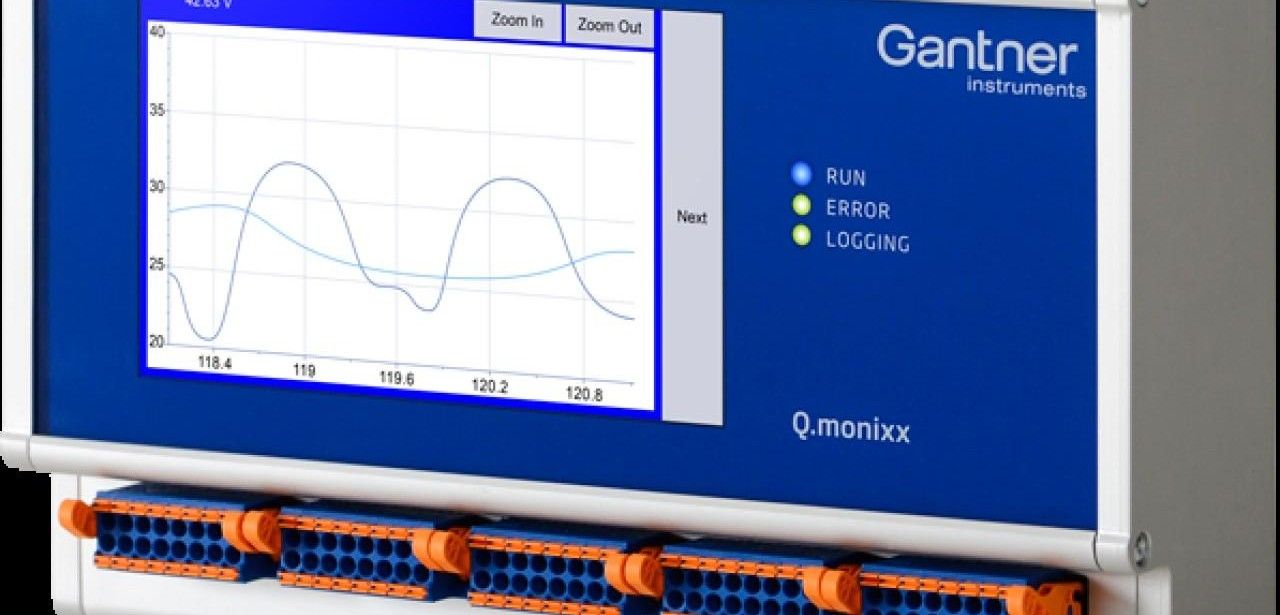

Die D-Version des Q.monixx A117 ist mit einem hochauflösenden 5-Zoll-TFT-Touchdisplay (WVGA, 800×480 Pixel) ausgerüstet. Die intuitive Benutzerführung über Touchfunktionen ermöglicht Echtzeit-Visualisierung der Messdaten, direkte Konfiguration von Alarmbereichen und individuelle Anpassung der Aufzeichnungsintervalle von 10 Sekunden bis 10 Minuten. Eine einstellbare Display-Abschaltautomatik spart Energie, ohne die Verfügbarkeit zu beeinträchtigen. Das Betriebspanel überzeugt durch seine robuste Ausführung und eignet sich besonders für raue Industrieumgebungen mit hohen Anforderungsprofilen. Es optimiert Bedienprozesse und reduziert Stillstände signifikant.
Galvanische Trennung isoliert Stromversorgung und Schnittstellen verhindert Potentialstörungen effektiv
Die strikte Umsetzung der EMV-Standards EN 61000-4 sowie EN 55011 sichert eine einwandfreie Funktion selbst in Hochstörumgebungen industrieller Anwendungen. Galvanisch getrennte Signalkreise und Versorgungsleitungen isolieren Störimpulse effektiv, um eine maximale Betriebskontinuität und Sicherheit empfindlicher Elektronikkomponenten zu gewährleisten. Durch den erweiterten Spannungsbereich von 10 bis 30 VDC und die universelle DIN-Schienenmontage ist eine schnelle Installation und unkomplizierte Nachrüstung in unterschiedlichen Schaltschranksystemen möglich. Hohe Verfügbarkeit bei minimalem Wartungsaufwand und einfachem Gerätezugriff geprüft.
Galvanische Trennung gewährleistet maximalen störungsfreien Betrieb unter industriellen Einflüssen
Auf engstem Raum integriert das Q.monixx A117-D Modell acht universelle Analogeingänge, acht digitale I/Os und zwei Relaiskontakte, die flexibel als Open Collector, PNP oder HTL konfiguriert werden. Die 24-Bit-AD-Wandler arbeiten geräuscharm und ermöglichen Messraten bis 100 Hz pro Kanal. Eine galvanische Trennung schützt empfindliche Sensoren vor Potentialstößen. Lokale Loggerfunktionen und Cloud-Architektur sorgen für redundante Datensicherung ohne zusätzliche Hardware. Per OPC UA-Server lassen sich Daten übersichtlich in SCADA-Umgebungen darstellen mit minimalem Konfigurationsaufwand.
EtherCAT, OPC UA und MQTT Integration für umfassende Automatisierungslösungen
Die Q.monixx 100-Serie und das A117-D-Modell liefern eine All-in-One-Lösung für dezentralisierte Datenerfassung und lokale Auswertung. Dank integriertem Edge-Computing lassen sich Bedingungen vor Ort analysieren, Alarme auslösen und Daten selektiv übertragen. Acht Analog-, acht Digitaleingänge sowie Relais und serielle Schnittstellen decken zahlreiche Anwendungen ab. Verbindungsmöglichkeiten via Ethernet, USB, MQTT, OPC UA und EtherCAT erleichtern die Integration in bestehende Infrastrukturen. Lokale und cloudbasierte Aufzeichnungslösungen gewährleisten nahtlose Protokollierung ohne Datenverlust.
